1、概述
固定外夾式超聲波流量計具有準確、穩定、操作簡便，只需將傳感器按規定方式夾在管道上就可以測量，無需破管道，而且測量精度比較準確，廣泛應用氣田集輸、凈化等領域。通過掌握其工作原理，使用和安裝方法對高含硫天然氣的計量非常重要。
2、超聲波計量工作原理
超聲波流量計是基于流體流動過程中對其內部聲波信號產生影響，并通過檢查聲波信號的變化來獲取流量信息。當被測介質處于不同的流速狀態時，超聲波脈沖在其內部的傳播速度相對固定的坐標系統（如儀表殼體）是不同的，傳播速度的變化量和介質的運動速度有關?，F(xiàn)有的超聲波計量方法可以分為傳播速度差法、多普勒法、波束偏移法、相關法以及噪聲法等類型。

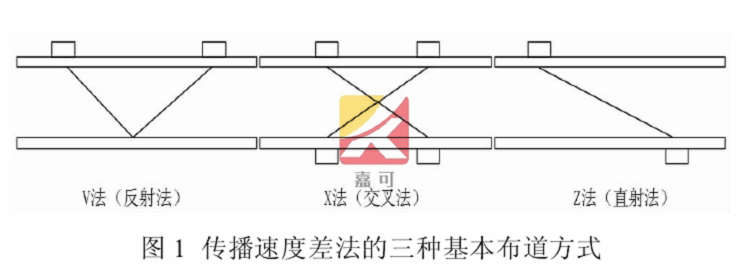

其中，傳播速度差法采用了超聲波脈沖順流和逆流傳播時速度之差來反映流體的流速，實現測量流速的目的，被廣泛應用于油氣集輸、凈化等領域。該測量方法常用的現場安裝方法如圖1所示，包括V法、X法以及Z法。
氣體的超聲流量測量存在傳播衰減大、信號不穩定、信噪比低、聲透射率不穩定、聲學噪聲干擾等影響，流量計計量精度、穩定性、重復性等指標不確定性增大，四川某氣田現場采用Z法（直射法）的安裝方式，降低超聲波信號的衰減程度，提高計量準確性。
