如何正確地安裝渦街流量計
發布時間：2020-04-18 08:18:25
渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列，旋渦的發生頻率與流體的速度成正比，通過測量旋渦頻率可以計算出流過旋渦發生體的流體平均速度，從而計算出體積流量。

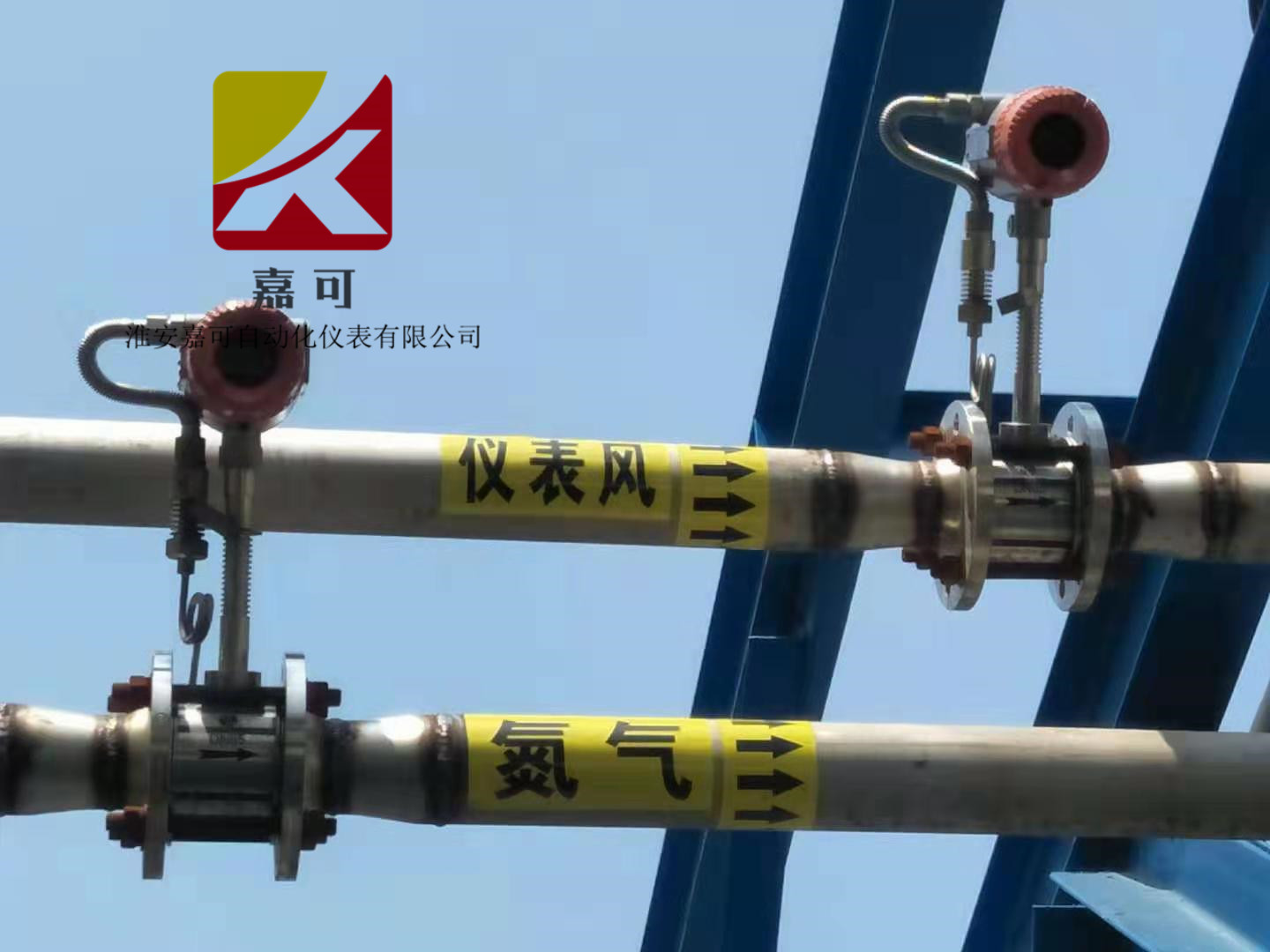

渦街流量計的安裝應遵循以下幾點：渦街傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上；應避免安裝在有機械振動的管道上，當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架；應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所；測量氣體情況下，需要對被測流體進行溫度、壓力補償；被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器；傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象，安裝液體傳感器的附近管道內，應充滿被測液體。
