1、配套儀表
液位測量系統一般包括智能雷達液位計、多點溫度計、數據采集單元及現場通信單元等設備。多點溫度計可測量儲罐內多點溫度，利用現場總線通信協議輸送測量數據。數據采集單元可收集量值，如液位、溫度和壓力，計算平均溫度、計量密度和容積表，不僅可識別網絡中不同的現場設備并自動分配地址，還能管理通信，監控所有設備狀態?，F場通信單元是一臺數據集中器，可通過數據采集單元連續查詢現場設備的數據。
2、系統構成
液位測量系統通過現場總線儀表（如雷達液位計、多點溫度計）提供儲罐的溫度、液位信息，并與DCS控制系統通信。每個儲罐設置的測量系統由液位檢測單元、數據采集單元和多點溫度計組成。信號分組通過接線箱以總線方式連接至機柜間的通信接口單元，最終接入計量管理計算機，通過計算將測量的液位自動轉換為體積值或質量值，計量管理計算機與DCS控制系統通信。
每個儲罐的數據采集單元采用總線形式，與采用傳統的模擬量儀表相比具有以下優勢：
a. 避免了模擬量信號經過系統卡件的A/D、D/A轉換后精度損失， 現場顯示的數據和系統里的顯示數據是一致的；
b. 節約線纜，每個數據采樣單元只輸出一路總線信號。

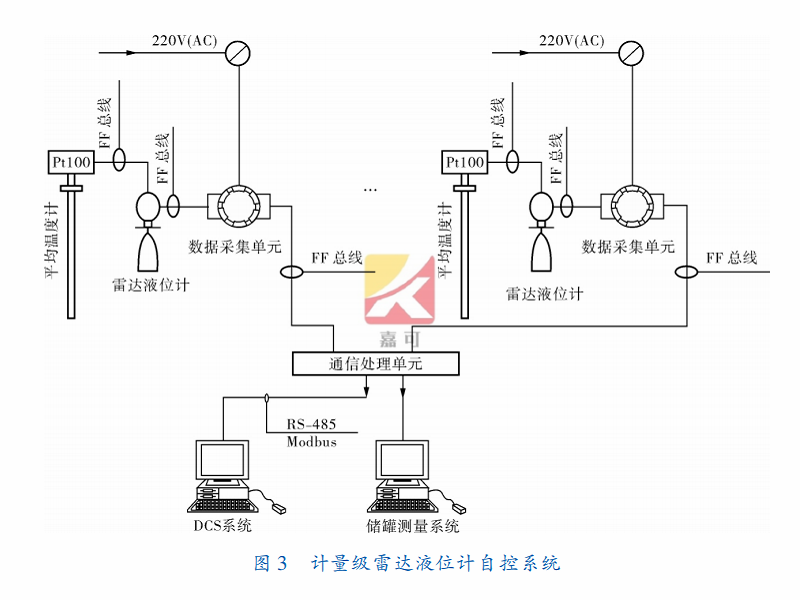

液位測量系統軟件可以分析液位的曲線圖，查看設備和生產的實時/歷史運行情況。智能雷達液位計自控系統如圖3所示。
3、智能雷達液位計的安裝
智能雷達液位計的正確安裝是保證高精度測量的關鍵，安裝時需要注意以下因素：
a. 遠離罐中心和物料進口,安裝在罐中心容易造成接收不到回波，安裝在物料進口容易造成接收較多的虛假反射回波，智能雷達液位計安裝位置應距離管壁約儲罐直徑的1/5；
b. 測量角范圍內不能有障礙物,智能雷達液位計的測量原理決定了測量角范圍內不能有障礙物；
c. 避免強液位波動的場合, 當儲罐內介質有較強的攪拌或化學反應時，應采用旁通管或導波管的測量方式，保證雷達波能夠精確地測量出真實的液位。
